SMART-Q 배수펌프는 에어컨 가동시 공기중 수분이 열교환 되면서 발생 하는 응결수를 모아두었다가 일정한 수위가 되면 이를 자동으로 배출시키는 제품입니다.
펌프는 용량 또는 용도에 맞게 설치해 주세요. 수평길이 2M당 토출높이 1M로 계산하여 사용하세요.
정격전압 220V+/-10%일 때, 토출높이 또한+/-10% 차이가 있습니다. 화학약품, 흙탕물, 뜨거운 물, 위험성 액체 등에는 사용을 금합니다.
펌프설치 위치는 에어컨의 응결수 배수관보다 낮은 바닥에 반드시 수평으로 설치하고

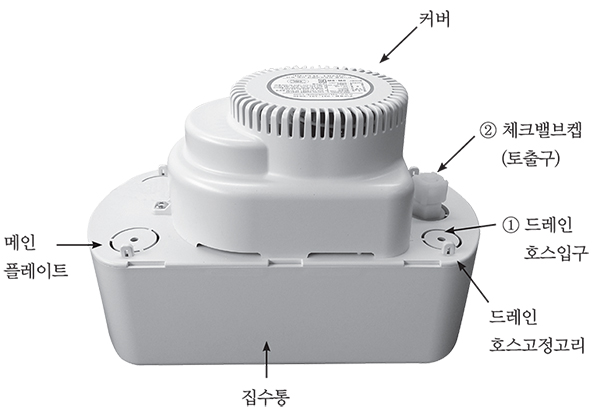

응결수 배수관을 배수펌프의(그림 ①) 드레인 투입구에 넣어주십시오.
펌프의 체크밸브 캡(그림 ②)을 풀어 토출호스를 체결하여 주십시오.
토출호스는 실 내외의 적당한 물 배수구 까지 꼬이거나 꺽인부분이 없이 연결하여 주십시오.
(※반드시 정품(P·E) 규격호스(12×8mm)를 사용할것)
펌프의 전원 플러그를 정격전원 (단상 220v 60hz) 에 별도 콘센트에 연결하십시오.
펌프의 시운전을 하시기 바랍니다. 물을 주전자나 페트병을 이용 본 제품에 그림1 드레인 투입구에 천천히 부어 집수통에 물이 2/3 정도
차면 자동으로 스위치가 작동하여 물이 배출됩니다. 여러번 반복하여 물이 잘 배출되는지 확인하여 주세요.
에어컨의 응결수는 장마철이나 고온 다습한 기후엔 훨씬 많은 양의 물이 배출됩니다.
따라서 기존의 펌프용량보다 한단계 상위제품을 선택하여 설치하는것 이 바람직합니다.
※ 전원의 공급중단, 제품 내 이물질로 인한 호스 막힘, 펌프작동 중단 및 기타 사유로 물이 넘쳐 재산상 손실이 발생할 수 있는
※ 장소에서 안전스위치가 부착된 제품을 구입해 설치하십시오. 안전스위치가 부착된 제품의 구입 및 안내는 제품 구입처에
※ 문의 바랍니다.
안전 스위치가 장착된 제품
- 배수펌프의 이상 작동으로 인하여 물이 넘칠 경우 부저가 울려서 알려주는 방식 .
안전스위치를 에어컨 조작회로에 연결하는 제품
- 배수펌프의 이상 작동으로 인하여 물이 넘칠 경우 에어컨의 전원을 차단
합니다.
안전스위치는 배수펌프의 비정상 동작 시 에어컨 실외기의 컴프레서를 차단시켜 더 이상 응축수가 발생하지 않게 합니다.

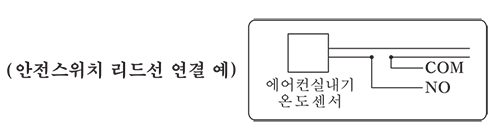

이렇게 하려면 안전스위치의 리드선을 에어컨 온도조절기(써모스타트)의 저전압 회로에 연결해야 합니다.
※ SMART-Q 배수펌프는 안전스위치의 리드선을 에어컨 온도조절기의 저전압
회로에 연결하도록 설정된 상태로 출고됩니다.
※ 만약 안전스위치를 외부부저에 연결코자 할 경우에는 당사로 문의하여 주시기 바랍니다.
※ 에어컨제조사마다 온도조절기(써모스타트)의 회로구성이 다르므로, 반드시 해당 에어컨 설치 전문점의 도움을 받아
※ 안전스위치를 연결하시기 바랍니다.
※ 안전스위치 미장착시 에는 어떠한 재산상의 손실도 책임질 수 없음을 알려드립니다.
사용자의 안전과 재산상의 손해 등을 막기 위한 내용입니다.
안전한 설치 및 사용을 위하여 반드시 읽고 준수하여 주십시오.
아래의 사항을 위반시 A/S 및 제품교환이 불가능합니다.
바닥이 평평한 곳에 설치 하세요.
- 바닥이 경사지면 펌프가 자주 작동하여 전력량(W)이 많아지며 제품에 무리를 주어 고장이 발생합니다.
에어컨의 전원선과 직접 연결하지 마세요.
- 에어컨 오작동 원인이 될 수 있습니다. 별도의 전원선과 연결해 주세요.
토출호스는 반드시 정해진 규격제품(P·E 12×8) 사용 해 주세요.
- 호스 연장시 배출호스는 꺽임 부분이 발생하지 않게 설치해 주세요.
정해진 토출높이를 반드시 준수 하십시오.
- 모델별 토출높이 이상으로 설치하시면 물이 배출되지 않고 넘쳐 재산상의 손해를 입힐 수도 있습니다.
에어컨 응결수 이외의 다른용도 에는 사용하지 마십시오.
- 흙탕물, 기름진 물, 화학약품, 위험성액체 등은 제품의 부식및 배출호스의
막힘이 발생하여 펌프의 고장 원인이 됩니다.
천정형 에어컨에는 절대 사용하지 마십시오.
전자제품, 카페트 및 물이 넘쳐 재산상의 피해가 발생할 우려가 있는 곳에는 반드시 안전스위치가 장착된 제품을 설치하시기 바랍니다.
만약 안전스위치 미장착시(회로미연결)에는 어떠한 재산상의 손실도 책임질 수 없음을 알려드립니다.
본제품은 단시간 펌프이므로 장시간 작동하는데 사용하지 마십시오.
(10분 기준 15% (90초) 작동)
윤활유를 가지고 있는 수중용펌프 및 수직갱용 펌프의 경우 새어나오는 윤활유 때문에 오염및 오작동을 일으킬 수 있습니다.
전원코드는 교환할 수 없다. 코드가 파손된 경우에는 기기를 폐기할 것.
모델 No.
사이즈
(W×D×H)
mm
정 격
펌프
중량
(kg)
집수통
(용량)
( ℓ)
최고 높이
(mix)
안전
스위치
V
A
W
전자센서방식
HS-3M
192×86×134
220
0.58
62
1.3
0.5
3M
OPTION
부레
방식
SM-4M
270×135×178
220
0.5
65
1.6
1.8
4M
OPTION
SM-6M
270×135×178
220
0.8
100
1.7
1.8
6M
OPTION
SM-8M
270×135×178
220
1.2
150
2.3
1.8
8M
OPTION
SM-11M
366×185×240
220
0.75
210
3.2
4
11M
OPTION
SM-13M
366×185×240
220
2.06
228
3.4
4
13M
OPTION
SM-16M
366×185×240
220
1.05
228
3.7
4
16M
OPTION
-완전 자동 (start/stop)
-저소음에 강한 전자 제어 방식 (HS모델)
-상하 부레식의 의한 정확한 마이크로 스위치 작동 방식( SM모델)
-체크밸브 내장
-모터 과부하 및 제품보호를 위한 바이메탈 스위치 내장
-A.B.S 난연 고강질 프라스틱
펌프의 내부를 주기적으로 청소하여 주십시오.
(하절기 사용 시 2개월에 1회 정도)
하절기가 끝난 후 에어컨 가동을 중지 할 경우 펌프(물통)내부,
배출호스 내에 남아 있는 물을 반드시 깨끗하게 비워 주십시오.
* 잔여물이 남아 동절기 때 그대로 펌프를 방치하게 되면 잔여물로 인해 모타, 전기부품이 고장이 발생할 수 있으며 배출호스 또한 동파나 다른 물질이 유입되므로 펌프 작동 시 고장의 원인이 됩니다
펌프가 작동되지 않을 때
-전원공급 이상유무를 확인하세요.
-청소 유무확인
모터는 작동되나 물이 배출되지 않을 때
- 배출호스가 꺽어지거나 막힘이 없나 확인 하세요.
- 모델별 규격높이와 배출호스 높이를 확인 하세요.
- 체크밸브가 이물질로 막혔는지 확인 하세요.
- 고온다습(열대야) 일 경우 응결수 양이 2~3배로 증가 모타가
뜨거워지면서 중단되었을 확률이 높습니다.
- 잠깐 껐다(20분~30분) 재가동 하세요.
또는 용량이 적어 일어나는 현상일수 있습니다. (모터 사용률 10분기준 15% (90초) 초과)
윗 단계 용량이 큰 모델로 교환 하세요.
